362.3787-04 12В (Энергомаш)` Реле контроля напряжения, ручная установка Uвкл/Uвыкл

Реле контроля напряжения 362.3787-04 предназначен для автоматического включения/выключения различных устройств
в зависимости от напряжения бортовой сети.

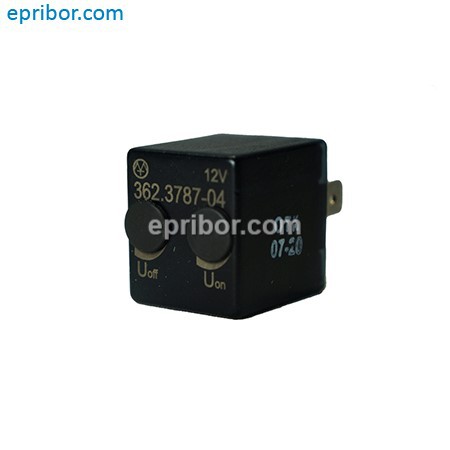

Регулировка осуществляться с помощью встроенных подстроечных многооборотных резисторов.

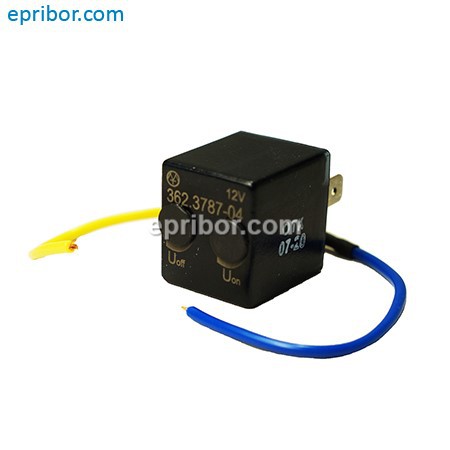

Реле укомплектовано защитным диодом с проводами.
2 режима работы: Автоматический и/или Пренудитльный.
Реле можно включить принудительно с помощью тумблера (в комплектацию не входит)
К изделию прилагается инструкция по монтажу и эксплуотации.

Напряжение включения/выключения (Uвкл/выкл), В - (10-16)/(10-16)В
Максимальный ток коммутации, А - 25
Ток потребления, мА - 4
Время задержки включения/выключения, Сек. - 5/3

Установка и подключение
1. Подключить реле в соответствии со схемой.

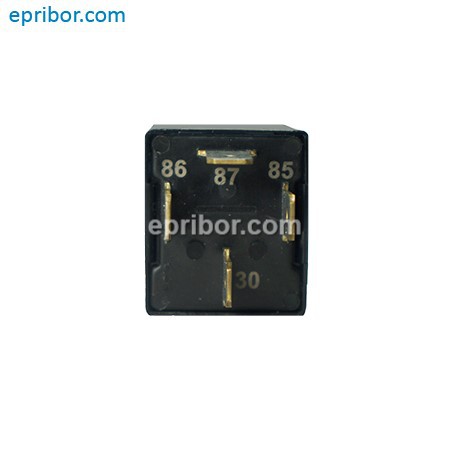

При подключении допускается менять между собой контакты «30» и «87»; «85» и «86».
2. При подключении индуктивной нагрузки, подсоединить параллельно ей защитный диод (из комплекта), соблюдая полярность: желтый (Ж) провод от диода - к «-» нагрузки, синий (С) - к «+» нагрузки.
