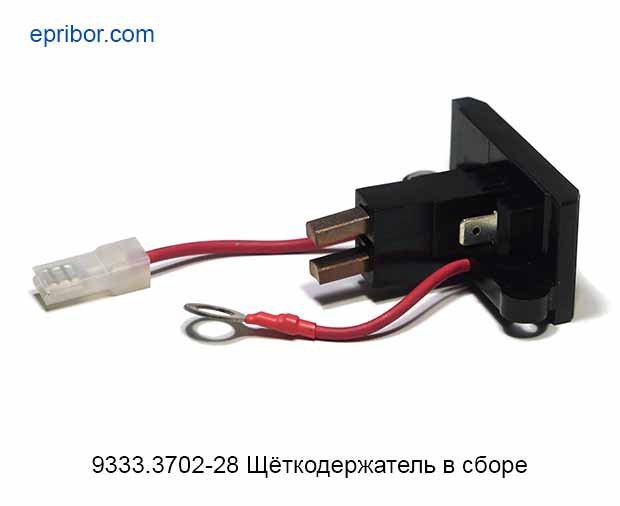

9333.3702-28` Щеткодержатель в сборе на генератор 4242.3771, на МАЗ с дв.ЯМЗ-7511 (ВТН)

Многофункциональный регулятор напряжения 9333.3702-28 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили МАЗ с дв. ЯМЗ-7511, с генератором 4242.3771 и др.

Технические данные:
Диапазон рабочих температур -45 .. +110 °С
Напряжение регулирования с АБ при t°=(25 ± 2)°С и нагрузке генератора 5А 28,6 ± 0,3 В
Напряжение регулирования с АБ при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 5А до 0,9·Imax* 28,1 .. 28,6 В
Максимальный ток выходной цепи 5,0 А
Термокомпенсация Uрег -8,0 ±2,0 мВ/°С
Остаточное напряжение на выходе “DF”: максимальное / типовое 0,24 / 0,2 В
Порог срабатывания индикации низкого фазного напряжения 7,0 .. 17,0 В
Порог срабатывания индикации пониженного напряжения 21,8 .. 23,2 В
Порог срабатывания индикации повышеного напряжения питания 31,3 .. 32,7 В
Функция ускоренного сброса тока ОВ (для генераторов с повышенной токоодачей) +
Максимально допустимое длительное воздействие повышенного напряжения питания 36,0 В
Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин. 50,0 В
Максимально допустимые импульсные перенапряжения по ГОСТ 28751 в составе генератора 200,0 В
